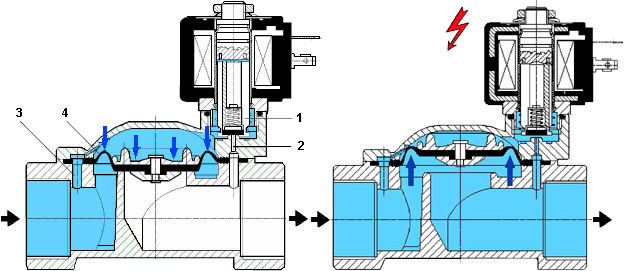

  При отсутствии напряжения плунжер 1 электромагнитной катушки перекрывает сбросной канал 2. Среда через перепускной канал 3 попадает в надмембранную полость. При этом, давление в надмембранной и подмембранной полостях одинаковое. За счет того, что среда давит сверху на большую площадь мембраны, результирующая сила направлена вниз. Мембрана плотно прижата к седлу клапана, перекрывая основное отверстие.
При подаче питания на катушку плунжер втягивается вверх, открывая сбросной канал. Среда из надмембранной полости через сбросной канал поступает в выходной патрубок клапана. Давление в надмембранной полости падает. Результирующая сила направлена вверх. Мембрана поднимается, открывая основное отверстие для движения среды от входного патрубка к выходному.
Для нормальной работы клапана необходима минимальная разность давления между входным и выходным патрубками. Её величина указана в техническом описании и, в зависимости от модели, составляет от 0,1 до 0,9 bar.
Электромагнитные клапаны непрямого действия имеют высокую пропускную способность при малом энергопотреблении.

Изображение	Наименование	Присоединение, дюйм	Kv, l/min	Материал мембраны, t раб, °С	Рабочее давление, bar
					ΔPmin	ΔPmax
	21H8KB120	G 1/2″	45	NBR, -10 .. +90 °С	0.1	20
	21WA4ZOB130	G 1/2″	70	NBR, -10 .. +90 °С	0.2	16
	21W3ZB190	G 3/4″	140	NBR, -10 .. +90 °С	0.2	16
	21W4ZB250	G 1″	190	NBR, -10 .. +90 °С	0.2	16
	21W5ZB350	G 1 1/4″	400	NBR, -10 .. +90 °С	0.2	10
	21W6ZB400	G 1 1/2″	520	NBR, -10 .. +90 °С	0.2	10
	21W7ZB500	G 2″	750	NBR, -10 .. +90 °С	0.2	10
	21WA4ZOE(V)130	G 1/2″	70	EPDM+FKM, -10 .. +140 °С	0.2	16
	21W3ZE(V)190	G 3/4″	140	EPDM+FKM, -10 .. +140 °С	0.2	16
	21W4ZE(V)250	G 1″	190	EPDM+FKM, -10 .. +140 °С	0.2	16
	21W5ZE(V)350	G 1 1/4″	400	EPDM+FKM, -10 .. +140 °С	0.2	10
	21W6ZE(V)400	G 1 1/2″	520	EPDM+FKM, -10 .. +140 °С	0.2	10
	21W7ZE(V)500	G 2″	750	EPDM+FKM, -10 .. +140 °С	0.2	10
	21YW4ZOT130	G 1/2″	50	PTFE, -40 .. +180 °С	0.9	10
	21YW5ZOT190	G 3/4″	90	PTFE, -40 .. +180 °С	0.9	10
	21YW6ZOT250	G 1″	160	PTFE, -40 .. +180 °С	0.9	10
	21H8KB120	G 1/2″	45	NBR, -10 .. +90 °С	0.1	20
	21WA4ZOB130	G 1/2″	70	NBR, -10 .. +90 °С	0.2	16
	21W3ZB190	G 3/4″	140	NBR, -10 .. +90 °С	0.2	16
	21W4ZB250	G 1″	190	NBR, -10 .. +90 °С	0.2	16
	21W5ZB350	G 1 1/4″	400	NBR, -10 .. +90 °С	0.2	10
	21W6ZB400	G 1 1/2″	520	NBR, -10 .. +90 °С	0.2	10
	21W7ZB500	G 2″	750	NBR, -10 .. +90 °С	0.2	10
	21WA4ZOE(V)130	G 1/2″	70	EPDM+FKM, -10 .. +140 °С	0.2	16
	21W3ZE(V)190	G 3/4″	140	EPDM+FKM, -10 .. +140 °С	0.2	16
	21W4ZE(V)250	G 1″	190	EPDM+FKM, -10 .. +140 °С	0.2	16
	21W5ZE(V)350	G 1 1/4″	400	EPDM+FKM, -10 .. +140 °С	0.2	10
	21W6ZE(V)400	G 1 1/2″	520	EPDM+FKM, -10 .. +140 °С	0.2	10
	21W7ZE(V)500	G 2″	750	EPDM+FKM, -10 .. +140 °С	0.2	10
