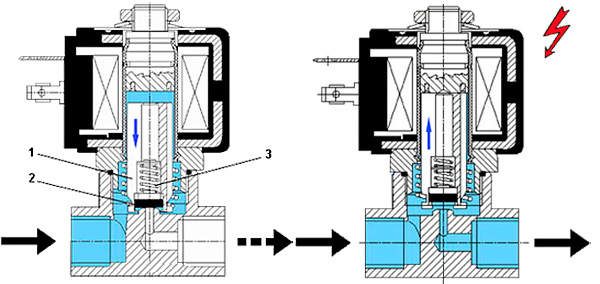

  При отсутствии напряжения плунжер 1 с уплотнительной прокладкой 2 закрывает отверстие клапана под действием возвратной пружины 3 и давления среды.
При подаче напряжения плунжер перемещается вверх, открывая отверстие для движения среды от входного патрубка к выходному. Мощность электромагнитной катушки выбирают по максимальной величине входного давления.
Клапаны прямого действия могут быть использованы при перепаде давления на клапане ΔP=0 bar.
Электромагнитные клапаны прямого действия имеют невысокую пропускную способность и используются в закрытых и открытых системах, находящимся как под высоким (до 160 bar) так и низким давлением. Клапаны прямого действия не требуют минимального перепада давлений (ΔP=0 bar). Клапаны можно использовать для вакуума.

Изображение	Наименование	Присоединение, дюйм	Kv, l/min	Материал мембраны, t раб, °С	Рабочее давление, bar
					ΔPmin	ΔPmax
	21A3ZB15D	G 1/8″	1.4	NBR, -10 .. +90 °С	0	25
	21A2ZB15D	G 1/4″	1,4	NBR, -10 .. +90 °С	0	25
	21A3ZV30D	G 1/8″	4	FKM, -10 .. +140 °С	0	10
	21A2ZV45D	G 1/4″	7	FKM, -10 .. +140 °С	0	4.5
	21A3ZR25D	G 1/8″	3.2	RUBY, -40 .. +180 °С	0	16
	21A2ZR25D	G 1/4″	3.2	RUBY, -40 .. +180 °С	0	16
	21A5ZB45G	G 3/8″	6.5	NBR, -10 .. +90 °С	0	6
	21A8ZB45G	G 1/2″	6.5	NBR, -10 .. +90 °С	0	6
	21A5ZV55G	G 3/8″	9	FKM, -10 .. +140 °С	0	4.5
	21A8ZV55G	G 1/2″	9	FKM, -10 .. +140 °С	0	3
