Клапан комбинированного действия
(с принудительным подъёмом мембраны)

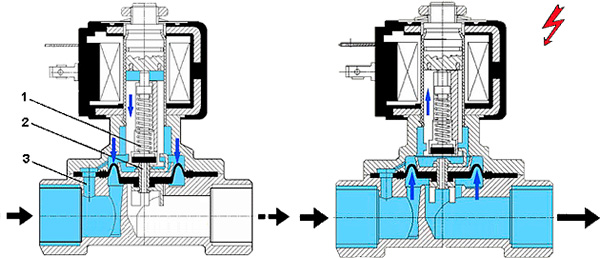

В клапанах комбинированного действия плунжер соединен с жестким центром мембраны посредством механической связи.
При отсутствии напряжения плунжер с уплотнительной прокладкой закрывает разгрузочное отверстие клапана 2 под действием возвратной пружины. Среда через перепускной канал 3 попадает в надмембранную полость. При этом, давление в надмембранной и подмембранной полостях одинаковое. За счет того, что среда давит сверху на большую площадь мембраны, результирующая сила направлена вниз. Мембрана плотно прижата к седлу клапана, перекрывая основное отверстие.
При подаче питания на катушку плунжер втягивается вверх, открывая разгрузочное отверстие. Среда из надмембранной полости через разгрузочное отверстие поступает в выходной патрубок клапана. Давление в надмембранной полости падает. Результирующая сила направлена вверх. Мембрана поднимается, открывая основное отверстие для движения среды от входного патрубка к выходному.
Если разность давлений мала или отсутствует (ΔP=0 bar), то плунжер непосредственно поднимает мембрану.
Электромагнитные клапаны комбинированного действия используются в закрытых и открытых системах не требующих минимального перепада давлений (например, для опустошения ёмкостей). Клапаны можно использовать для вакуума.
При отсутствии напряжения плунжер с уплотнительной прокладкой закрывает разгрузочное отверстие клапана 2 под действием возвратной пружины. Среда через перепускной канал 3 попадает в надмембранную полость. При этом, давление в надмембранной и подмембранной полостях одинаковое. За счет того, что среда давит сверху на большую площадь мембраны, результирующая сила направлена вниз. Мембрана плотно прижата к седлу клапана, перекрывая основное отверстие.
При подаче питания на катушку плунжер втягивается вверх, открывая разгрузочное отверстие. Среда из надмембранной полости через разгрузочное отверстие поступает в выходной патрубок клапана. Давление в надмембранной полости падает. Результирующая сила направлена вверх. Мембрана поднимается, открывая основное отверстие для движения среды от входного патрубка к выходному.
Если разность давлений мала или отсутствует (ΔP=0 bar), то плунжер непосредственно поднимает мембрану.
Электромагнитные клапаны комбинированного действия используются в закрытых и открытых системах не требующих минимального перепада давлений (например, для опустошения ёмкостей). Клапаны можно использовать для вакуума.
Изображение | Наименование | Присоединение, дюйм |
Kv, l/min | Материал мембраны, t раб, °С |
Рабочее давление, bar | |
ΔPmin | ΔPmax | |||||
21H7KB120 | G 3/8″ | 35 | NBR, -10 .. +90 °С |
0.1 | 20 | |
21WA4KOB130 | G 1/2″ | 70 | NBR, -10 .. +90 °С |
0.2 | 16 | |
21H9KB180 | G 3/4″ | 50 | NBR, -10 .. +90 °С |
0.1 | 16 | |
21W3KB190 | G 3/4″ | 140 | NBR, -10 .. +90 °С |
0.2 | 16 | |
21W4KB250 | G 1″ | 190 | NBR, -10 .. +90 °С |
0.2 | 16 | |
21W5KB350 | G 1 1/4″ | 400 | NBR, -10 .. +90 °С |
0.2 | 10 | |
21W6KB400 | G 1 1/2″ | 520 | NBR, -10 .. +90 °С |
0.2 | 10 | |
21W7KB500 | G 2″ | 750 | NBR, -10 .. +90 °С |
0.2 | 10 | |
21H8KE(V)120 | G 1/2″ | 45 | EPDM+FKM, -10 .. +140 °С |
0.1 | 20 | |
21WA4KOE(V)130 | G 1/2″ | 70 | EPDM+FKM, -10 .. +140 °С |
0.2 | 16 | |
21H9KE(V)180 | G 3/4″ | 50 | EPDM+FKM, -10 .. +140 °С |
0.1 | 16 | |
21W3KE(V)190 | G 3/4″ | 140 | EPDM+FKM, -10 .. +140 °С |
0.2 | 16 | |
21W4KE(V)250 | G 1″ | 190 | EPDM+FKM, -10 .. +140 °С |
0.2 | 16 | |
21W5KE(V)350 | G 1 1/4″ | 400 | EPDM+FKM, -10 .. +140 °С |
0.2 | 10 | |
21W6KE(V)400 | G 1 1/2″ | 520 | EPDM+FKM, -10 .. +140 °С |
0.2 | 10 | |
21W7KE(V)500 | G 2″ | 750 | EPDM+FKM, -10 .. +140 °С |
0.2 | 10 | |
21YW4KOT130 | G 1/2″ | 50 | PTFE, -40 .. +180 °С |
0.9 | 10 | |
21YW5KOT190 | G 3/4″ | 90 | PTFE, -40 .. +180 °С |
0.9 | 10 | |
21YW6KOT250 | G 1″ | 160 | PTFE, -40 .. +180 °С |
0.9 | 10 | |
21X2KE(V)120 | G 1/2″ | 35 | EPDM+FKM, -10 .. +140 °С |
0.1 | 20 | |
21X3KE(V)190 | G 3/4″ | 120 | EPDM+FKM, -10 .. +140 °С |
0.1 | 16 | |
21X4KE(V)250 | G 1″ | 160 | EPDM+FKM, -10 .. +140 °С |
0.1 | 16 | |
21X2KT120 | G 1/2″ | 35 | PTFE, +60 .. +180 °С |
0.5 | 10 | |
21X3KT190 | G 3/4″ | 120 | PTFE, +60 .. +180 °С |
0.5 | 10 | |
21X4KT250 | G 1″ | 130 | PTFE, +60 .. +180 °С |
0.5 | 10 | |
21H7KB120 | G 3/8″ | 35 | NBR, -10 .. +90 °С |
0.1 | 20 | |
21WA4KOB130 | G 1/2″ | 70 | NBR, -10 .. +90 °С |
0.2 | 16 | |
21H9KB180 | G 3/4″ | 50 | NBR, -10 .. +90 °С |
0.1 | 16 | |
21W3KB190 | G 3/4″ | 140 | NBR, -10 .. +90 °С |
0.2 | 16 | |
21W4KB250 | G 1″ | 190 | NBR, -10 .. +90 °С |
0.2 | 16 | |
21W5KB350 | G 1 1/4″ | 400 | NBR, -10 .. +90 °С |
0.2 | 10 | |
21W6KB400 | G 1 1/2″ | 520 | NBR, -10 .. +90 °С |
0.2 | 10 | |
21W7KB500 | G 2″ | 750 | NBR, -10 .. +90 °С |
0.2 | 10 | |
21H8KE(V)120 | G 1/2″ | 45 | EPDM+FKM, -10 .. +140 °С |
0.1 | 20 | |
21WA4KOE(V)130 | G 1/2″ | 70 | EPDM+FKM, -10 .. +140 °С |
0.2 | 16 | |
21H9KE(V)180 | G 3/4″ | 50 | EPDM+FKM, -10 .. +140 °С |
0.1 | 16 | |
21W3KE(V)190 | G 3/4″ | 140 | EPDM+FKM, -10 .. +140 °С |
0.2 | 16 | |
21W4KE(V)250 | G 1″ | 190 | EPDM+FKM, -10 .. +140 °С |
0.2 | 16 | |
21W5KE(V)350 | G 1 1/4″ | 400 | EPDM+FKM, -10 .. +140 °С |
0.2 | 10 | |
21W6KE(V)400 | G 1 1/2″ | 520 | EPDM+FKM, -10 .. +140 °С |
0.2 | 10 | |
21W7KE(V)500 | G 2″ | 750 | EPDM+FKM, -10 .. +140 °С |
0.2 | 10 |
